　　背景介绍

　　    在现实工业环境中部署计算机视觉模型揭示了一个残酷的事实：现实世界噪声极其大。在自动化回收设施中，如高速输送线用于铜钢废料分拣，传统二维 RGB 视觉系统面临巨大局限——高强度车间灯光在移动且高度反光的金属表面形成强烈镜面高光和眩光，完全“洗白”了局部像素的颜色和纹理。

　　    为解决这一挑战，本项目采用 Orbbec Femto Bolt RGB-D（ToF）相机 正交集成在传送带上方，将物理飞行时间（ToF）深度坐标与色彩流并列映射，基于三维几何形态隔离材料，而非依赖易变的光照条件。

　　    本文将深入拆解这套系统的数据工程架构、掩蔽算法四阶段演进、SAM 3 + YOLO 混合标注流水线，以及最终的模型训练与部署。

　　第一部分：交互式数据工程架构

　　    为确保数据在写入磁盘前的绝对完整性，采集应用采用多线程 Python Tkinter 框架，将高速背景传感器轮询与视觉显示循环解耦。

　　    1. 覆盖确定性感知的固件控制

　　    为消除反光金属引起的像素亮度变化，采集层明确锁定相机自动调整：

• 　　自动曝光禁用：防止传感器不断寻找亮度平衡。

• 　　快速曝光与固定增益：曝光硬编码为 100μs（消除运动模糊），数字增益稳定为 64x。

• 　　硬件帧同步：强制启用 enable_frame_sync，确保 RGB 与深度帧时间戳差接近零。

　　  2. 双流对齐与空间映射

　　    利用硬件加速的 AlignFilter（I_Depth -> I_Color），将颜色流设为空间参考锚点。从设备 EEPROM 读取镜头几何数据，构建针孔相机内参矩阵（K），实现 2D 像素与 3D 毫米坐标的实时双向转换。

　　   3. 实时分辨率比例裁剪控制

　　    针对工业输送机捕捉到的多余结构噪音（护栏、电缆等），界面提供实时像素边界滑块。后端会自动计算分辨率缩放系数，将底层三维点云空间放大至与视觉裁剪区域精确镜像。

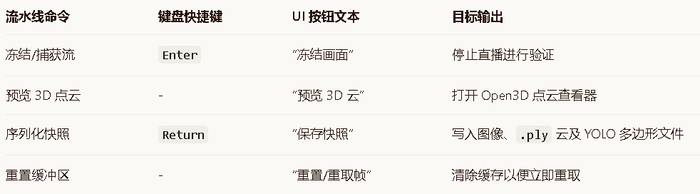

　　4. 冗余双触发工业控制

　　    为适应操作员穿戴厚重防护装备的场景，关键执行步骤均绑定同步双触发系统：

　　第二部分：图像掩蔽的四阶段算法演进

　　    在强红外眩光下隔离低矮废金属，需要迭代演进算法逻辑以克服物理谬误。

　　第一阶段：全局启发式阈值法（“高度谬误”）

• 　　方法：RANSAC 平面估计定位传送带，设定 2.0mm 固定高度阈值。

• 　　缺陷：薄铜板（

　　第二阶段：DBSCAN 密度聚类（“密度谬误”）

• 　　方法：采用 DBSCAN（ε=15mm, min_pts=15）根据局部密度分组，过滤离散噪声。

• 　　缺陷：密集且均匀的金属结构护栏被误分类为前景对象。

　　第三阶段：多阶段几何验证（生产级方案）

　　    最终架构组合了三种过滤器：

• 　　RANSAC 平面隔离：距离阈值 12.0mm，迭代 2000 次，吸收皮带振动。

• 　　DBSCAN 密度分组：调整为 ε=15mm, min_pts=8，捕捉更轻的废料簇。

• 　　最小真宽门：强制 ≥15.0mm，去除薄边眩光和红外条纹。

• 　　体积宽高比滤波器：≥ 0.15，排除平面板眩光和灰尘异常。

　　   第四阶段：解决空间遮罩对齐漂移

• 　　问题：投影的二进制遮罩始终略微偏离实际物理对象。

• 　　根因：上游坐标系不匹配，点云基于裁剪后的 RGB 假设构建。

• 　　解决：将点云生成锁定在深度帧真实尺寸，按顺序映射裁剪偏移，完美稳定空间对齐。

　　第三部分：通过 SAM 3 引导向多对象环境扩展

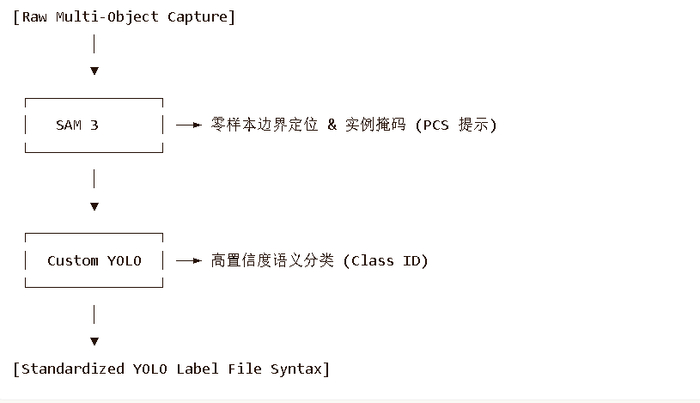

　　    为了高效标注高密度、多对象场景，设计了全自动引导流程：

• 　　SAM 3 零样本分割：利用开放词汇描述符（如“输送带上的钢/铜物体”），分离接触废料与背景。

• 　　YOLO 语义分类：将 SAM 3 的边界子区域传入预训练 YOLO 分类器，仅获取类别 ID，丢弃低置信度提案。

• 　　标准化输出：转换为

  ...

   格式。

　　    该流水线无缝生成了约 4,000 张 验证图像，彻底消除了人工标注瓶颈。

　　第四部分：YOLO 分割模型训练与评估

　　    在相同条件下训练并评估了三种 YOLO 分割变体，结果如下：

　　    💡 重点见解

• 　　轻量即正义：YOLOv8n-seg 尽管架构最轻，但在本数据集上表现最优，且计算延迟显著降低。

• 　　稳定收敛：Box Loss 和 Seg Loss 曲线在整个训练周期中一致下降，无显著过拟合。

• 　　极佳的泛化能力：训练与验证曲线紧密平行，证明模型成功学习了复杂特征。

　　工程经验总结

　　    构建这条网络-物理流水线表明：在恶劣的工业环境中成功部署 AI，首先是数据工程的挑战。

　　    通过将流水线从易误的 2D 像素空间转向同步的 3D 坐标捕捉，训练数据得以免疫于强烈的光照反射。正如本文所证明的：“高级数据综合带来顶级模型性能”。精心策划的数据集配合高度优化的轻量级架构（如 YOLOv8n-seg），是实现动态、高速部署的关键。
